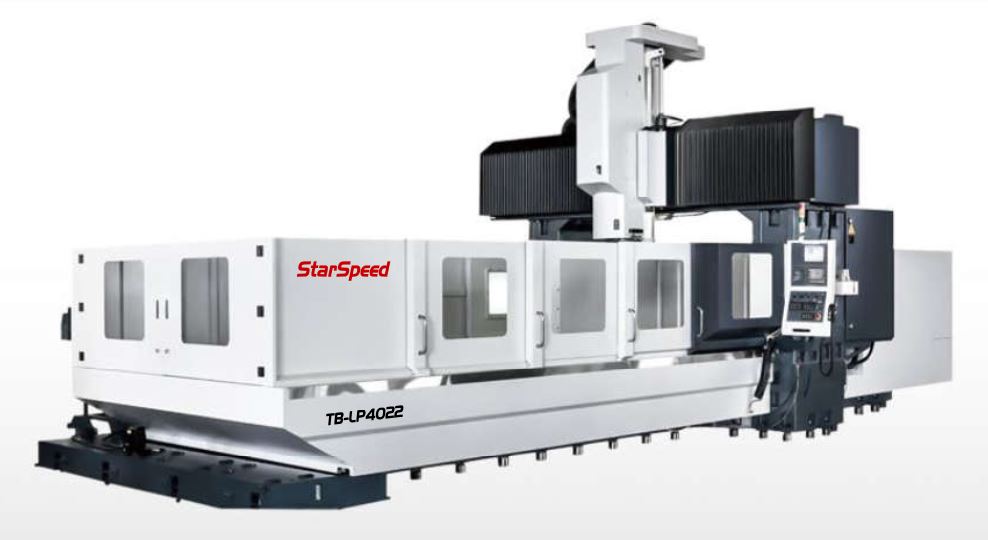

龙门立式加工中心
产品使用滚柱式导轨及硬轨, 满足高速度和高稳度的加工需求。整体性能定位精度较高,适用于多样加工需求。刀臂式换刀系统具备换刀稳定且故障率低的最佳优势。
主要特征及应用
速度更快、效率更高;
适用于铜、铝、钢、铸铁件等金属材质和非金属材质的大型零件;
精度
定位精度:±0.005/300mm
重复定位精度:±0.004mm

技术参数


项目 单位 TB-LP3022 TB-LP2518
工作台尺寸 mm 3000*1800 2500*1600
工作台最大荷重 kg 10000 7000
XYZ轴行程 mm 3000*2700*1000 2500*2000*1000
主轴鼻端至工作台面 mm 250-1250 200-1200
龙门宽度 mm 2300 1800
主轴锥孔 BT BT-50 BT-50
最高转速 rpm 6000 6000
主轴传动方式 - 皮带式 皮带式
主轴马达功率 kw 22 22
三轴马达功率 kw 3/3/3 3/3/3
XYZ快速位移 m/min 12/12/12 12/12/12
XYZ进给速度 m/min 8 10
刀库容量 pcs 24 24
换刀方式 - 刀臂式 刀臂式
刀具最大直径/长度(相邻) mm Φ110*300 Φ110*300
最大刀具重量 kg 15 15
气压 Kg/cm2 6 6
电压 V 220/380 220/380
重量 kg 36000 25000
*以上指标可能因产品升级或技术改进而变化
